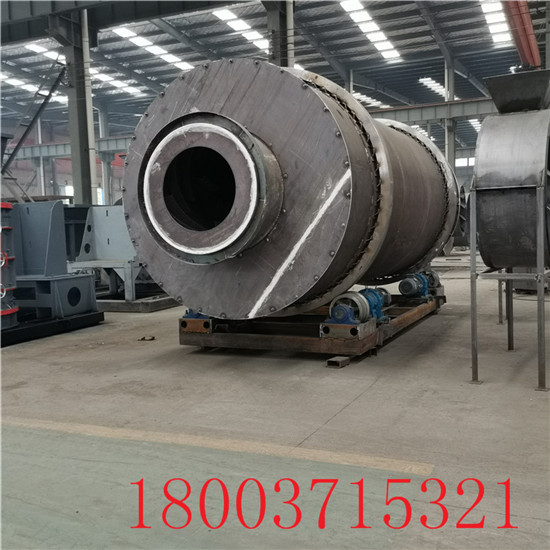

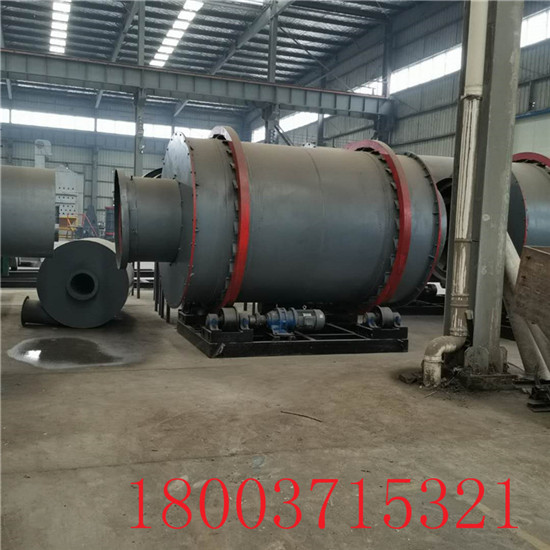

三筒烘干机是一种常见的滚筒式烘干机设备，因其操作简单、使用范围较广，是目标用户比较喜欢的一种烘干设备，该设备应用于建材、选矿、化工、矿石、高岭土等领域。三筒烘干机工作时，物料与热气顺流从内筒的小端进入，在内、外筒体的螺旋板、扬料板、导流板的作用下，物料被扬起与热气流进行热交换，并沿着内锥壁向大端轴向移动，然后进入内外筒之间，物料在外筒内壁的扬料装置提升后均匀撒落在内锥筒体外壁的导向卸料板上，随着筒体回转，沿着外锥壁慢慢流向出料口，较后物料通过卸料处的闪动阀卸出，废气则从卸料罩上部排出，经除尘后排空。
三筒烘干机的热平衡过程是加热物料内部各处的温度趋于稳定分布状态。热平衡状态曲线及达到热平衡所需时间可以通过求解热传导方程而得。热平衡方程解的具体形式，将结合传热边界调节，物料周界的温度;，物料周界的热流强度;，物料周围界面附近对流环境状态等才能得出。即使在假定三筒烘干机内物料是均匀情况下，但在物料周界面上由于散热原因，它的温度将低于物料内层温度，并以其中心温度最高，并且其温度梯度方向由内指向外，与常规热介质加热物料的情况完全相反。
