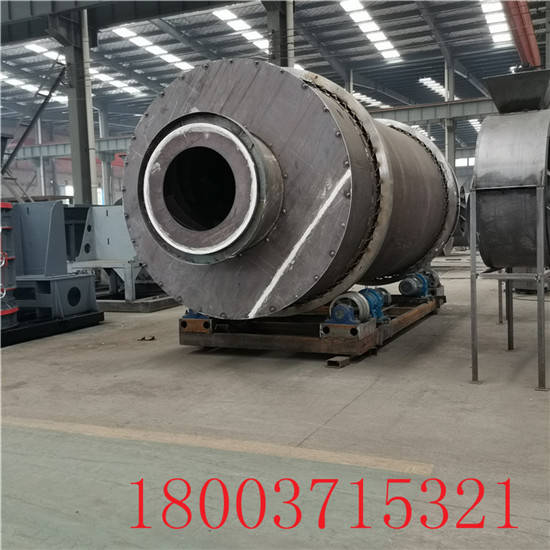

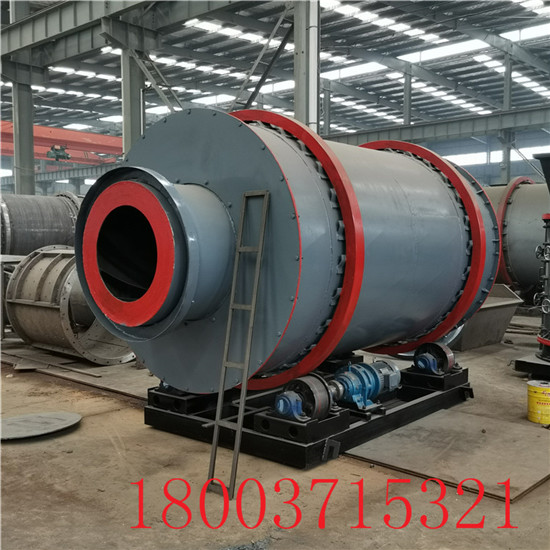

滚筒式烘干机主要由机架、供热源、上料机、进料机、回转滚筒、物料破碎装置、出料机、引风机、卸料器和配电柜等结构组成。是工业生产中必不可少的建材设备之一。
转筒烘干机的热源主要来自机器内部的燃烧装置，需要干燥的的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。 由于转筒烘干机得圆筒是一个与水平线略成倾斜的旋转圆筒。物料在进入圆筒以后从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动，物料受重力作用运行到较底的一端。筒体内壁上的抄板把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。
产品分类
1、按照设备结构划分：滚筒式烘干机可分为回转烘干机、三筒烘干机、间接传热烘干机、气流烘干机等；
2、按照烘干物料划分：滚筒式烘干机可分为污泥烘干机、煤泥烘干机、石英砂烘干机、粉煤灰烘干机等。
性能特点
1、采用顺流干燥方式，烟气与湿物料由同一侧进入工业烘干机内，可以利用高温烟气获得很高的蒸发强度，烘干机出口温度低，热效率高；
2、滚筒式烘干机设备实现了“零水平推力”，大大减少了挡托轮的磨损，筒体运转平稳可靠；
3、可根据用户要求控制产品粒度和水分，干燥物料时产品水分可达8%以下，粒度可控制在8mm以下；
4、采用“调心式托轮装置”，使托轮和滚圈的配合永远呈线性接触，从而大大降低了磨损和动力损耗。
